Акустические системы и громкоговорители: от динамика до концертного массива

Мир профессионального звука это сложную экосистему, где каждый компонент играет критическую роль в достижении конечной цели чистого, мощного и контролируемого звучания. В основе этой системы лежат акустические системы и громкоговорители, устройства, преобразующие электрические сигналы в акустические волны.

Понимание их классификации, технических нюансов и областей применения является фундаментом для звукорежиссеров, инсталляторов и музыкантов.

Динамики: архитектура звука

Динамические головки, или драйверы, представляют собой сердце любой акустической системы. Принцип их работы основан на взаимодействии магнитного поля постоянного магнита и переменного тока, проходящего через звуковую катушку. Это взаимодействие вызывает механические колебания диффузора, который, в свою очередь, создает звуковые волны в окружающей среде. Конструкция динамической головки включает в себя подвижную систему, состоящую из диффузора, центрирующей шайбы, звуковой катушки и подвеса, а также неподвижную магнитную систему.

• Качество и материалы этих элементов напрямую влияют на звуковые характеристики. Например, применение ферромагнитной жидкости в зазоре магнитной системы улучшает отвод тепла и демпфирование, что позволяет увеличить подводимую мощность и снизить искажения.
• В зависимости от воспроизводимого частотного диапазона драйверы делятся на низкочастотные (20–500 Гц), среднечастотные (200–8000 Гц) и высокочастотные (2000–20000 Гц). Низкочастотные динамики, как правило, имеют больший диаметр (12, 15, 18 дюймов) и массивные диффузоры для эффективного движения большого объема воздуха.
• Их конструкция часто включает в себя мощные ферритовые или неодимовые магнитные системы. Неодимовые магниты, благодаря своей высокой коэрцитивной силе, позволяют добиться большей чувствительности и уменьшить вес динамика.
• Диффузоры могут изготавливаться из различных материалов, включая целлюлозу, полипропилен, кевлар и даже металлы, каждый из которых придает звуку свою окраску.
• Среднечастотные динамики это, возможно, самый критичный компонент в многополосной системе, поскольку именно в этом диапазоне (200–8000 Гц) человеческое ухо наиболее чувствительно к искажениям. Здесь предъявляются самые высокие требования к минимизации нелинейных и интермодуляционных искажений. Конструктивно они представляют собой динамики меньшего размера с жесткими и легкими диффузорами, способными точно отрабатывать сложные музыкальные сигналы без "заваливания" или "окрашивания" звука.

Высокочастотные драйверы: воспроизведение верхнего регистра

ВЧ-драйверы предназначены для работы в диапазоне от 1–2 до 20–30 кГц. Их конструкция кардинально отличается от НЧ- и СЧ-аналогов, поскольку для эффективного излучения высоких частот требуется минимальная инерционность подвижной системы. Наиболее распространены купольные излучатели, где диффузор имеет форму выпуклого купола.

• Такая форма обеспечивает более широкую диаграмму направленности на высоких частотах и уменьшает вероятность возникновения паразитных резонансов, характерных для конических диффузоров.
• Материалы для купольных ВЧ-драйверов делятся на две основные категории: мягкие (тканевые: шелк, капрон, полиэстер) и твердые (металлические: алюминий, титан, бериллий). Мягкие купола обеспечивают более естественное и сглаженное звучание, так как хорошо демпфируют паразитные колебания. Однако они обладают несколько меньшей чувствительностью.

Твердые металлические купола отличаются высокой жесткостью и легкостью, что позволяет им достигать большей детальности и точности, но может приводить к появлению металлического "призвука" и резонансов. Золотой серединой считаются композитные материалы и специальные пропитки, сочетающие легкость и хорошее демпфирование. В мощных концертных системах часто применяются компрессионные драйверы, которые работают в паре с рупором. В них звуковая катушка и мембрана возбуждают воздух в специальной камере, и звук выходит через узкое горло рупора.

Это позволяет достичь колоссальной чувствительности и звукового давления.

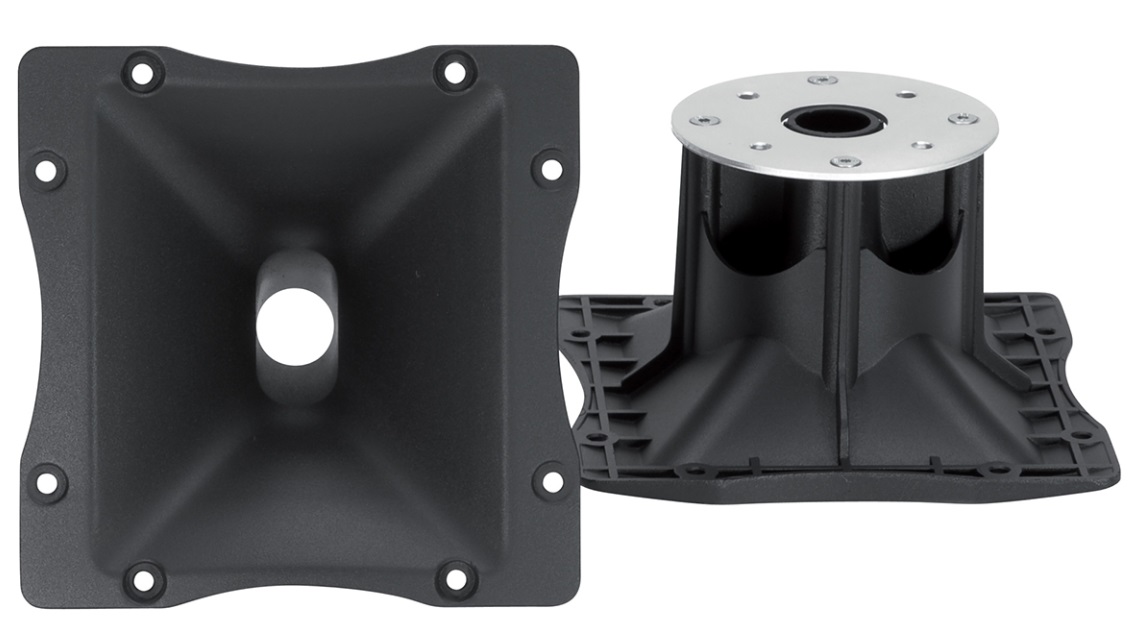

Рупоры постоянной направленности (Constant Directivity)

Рупорные громкоговорители выделяются в отдельный класс благодаря высокой эффективности (КПД до 20–30%, против 1–2% у обычных динамиков) и возможности формировать заданную диаграмму направленности. Принцип работы рупора заключается в согласовании высокого акустического сопротивления в горле драйвера с низким сопротивлением окружающего воздуха. Это достигается за счет постепенного расширения площади сечения от узкого горла к широкому устью, чаще всего по экспоненциальному закону.

Такое конструктивное решение позволяет значительно повысить звуковое давление на единицу подводимой мощности.

• В отдельную категорию выделяются рупоры с постоянной направленностью (Constant Directivity). В отличие от классических экспоненциальных рупоров, диаграмма направленности которых "обостряется" с ростом частоты, рупоры Constant Directivity обеспечивают почти неизменный угол раскрытия в широкой полосе частот.
• Это достигается за счет специального профиля стенок рупора. Данная особенность критически важна в профессиональных инсталляциях и концертной акустике, где необходимо точно предсказать и спрогнозировать зону покрытия.
• Благодаря стабильной диаграмме направленности, такие рупоры значительно упрощают акустическое моделирование в программах вроде EASE. Единственным компромиссом является то, что на высоких частотах у них наблюдается небольшой спад характеристики, требующий электронной коррекции (эквалайзинг).

Инсталляционная акустика. Невидимый звук

Инсталляционная акустика ориентирована на стационарные системы озвучивания в помещениях и на открытых площадках. Основные требования к таким системам долговечность, надежность, эстетичный внешний вид и простота монтажа.

Производители предлагают модели, выполненные в корпусах из фанеры или полимеров, с защитными покрытиями от влаги и ультрафиолета. Для интеграции в интерьер доступны различные цветовые решения, в первую очередь черный и белый, при этом сфера применения простирается от ресторанов и магазинов до стадионов и бассейнов.

Акустика для спортивных сооружений

Озвучивание спортивных сооружений одна из самых сложных задач в инсталляционном аудио. Эти пространства (стадионы, арены, ледовые катки) характеризуются большими объемами, высокими потолками, отражающими поверхностями из бетона и стекла, а также высоким уровнем фонового шума болельщиков. Главная задача здесь обеспечить разборчивость речи (объявления, комментарии, экстренные оповещения) и музыкальное сопровождение на всех точках зрительских мест. Это требует специализированной акустики, часто с высокой чувствительностью и защитой от погодных условий (например, IP54 для наружных элементов).

Используются как кластеры из рупорных громкоговорителей для дальнобойного действия, так и распределенные системы из множества компактных источников для более равномерного покрытия и снижения эха. Важна не только мощность, но и способность системы выдерживать экстремальные температуры и влажность, характерные для крытых катков.

Акустика для озвучивания помещений

В отличие от уличных стадионов, акустика для помещений (бары, рестораны, конференц-залы, театры) должна сочетать высокое качество звука с эстетикой интерьера. Здесь дизайн и незаметность играют не меньшую роль, чем технические параметры. Широко используются потолочные и настенные системы, а также компактные корпуса с множеством точек подвеса (M10) для скрытого монтажа.

Важной особенностью является наличие встроенных трансформаторов для работы в линиях 100/70 В, что позволяет передавать сигнал на большие расстояния без значительных потерь в проводах. Это особенно актуально при озвучивании больших помещений или соединении нескольких зон в одно целое, как в школах или торговых центрах.

Концертная акустика: сила и контроль

Концертная акустика это вершина инженерной мысли, призванная обеспечить максимально высокое звуковое давление (SPL) с минимальными искажениями для больших аудиторий. Она делится на несколько основных категорий: линейные массивы, точечные источники, сабвуферы и сценические мониторы. Основная задача контроль зоны покрытия, чтобы зрители в первых и последних рядах слышали одинаково качественный звук.

Линейные массивы

Линейные массивы стали стандартом в озвучивании крупных площадок. Это вертикальные системы, состоящие из нескольких идентичных модулей (элементов), подвешенных друг под другом. Принцип их работы основан на формировании цилиндрической волны вместо сферической, что позволяет звуку распространяться на гораздо большее расстояние с меньшей потерей уровня.

• Каждый модуль обычно содержит несколько НЧ- и ВЧ-драйверов, а физика линейного массива требует строгого соблюдения расстояний между драйверами для синхронизации их работы.
• Современные линейные массивы это сложные системы с встроенными усилителями класса D и мощными DSP-процессорами. Они поддерживают управляемые углы дисперсии в вертикальной плоскости (часто 10° или 20°) и широкий горизонтальный охват (110°). Такие системы позволяют гибко адаптировать зону покрытия под конкретный зал.
• Процессоры в них используются для точной настройки временных задержек, эквализации и кроссовера, а также для реализации FIR-фильтров, обеспечивающих линейную фазовую характеристику. Использование неодимовых магнитов позволяет уменьшить вес массивов, что критически важно для безопасного подвеса и удобства монтажа.

Сабвуферы

Сабвуферы предназначены для воспроизведения самых нижних октав звукового спектра (от 20–30 до 100–500 Гц). В концертной практике используются мощные 18- или 21-дюймовые драйверы, установленные в корпуса различных типов: фазоинверторные (Bass Reflex), с рупорным оформлением (Horn) или закрытые (Sealed).

Фазоинверторные сабвуферы, использующие резонанс порта для улучшения отдачи на нижних частотах, наиболее популярны благодаря хорошему соотношению размера и отдачи. Конструкция подразумевает отличное охлаждение катушки и жесткие, усиленные лонжеронами корпуса для уменьшения резонансов стенок.

Современные активные сабвуферы оснащаются встроенными усилителями мощностью в тысячи ватт, управлением по сети и возможностью создания кардиоидных массивов для фокусировки энергии на зрителей и уменьшения звука "назад", на сцену.

Точечные источники

Несмотря на доминирование линейных массивов, точечные источники по-прежнему широко применяются. Это классические корпусные АС, излучающие звук из одной точки (или близкой к ней).

Они идеально подходят для небольших и средних площадок, клубов, а также для задач типа Front Fill, когда необходимо "подсветить" звуком первые ряды, которые могут оказаться вне зоны покрытия основного массива. Преимущество точечных источников более естественная форма волны (сферическая) и меньшая интерференция между излучателями, что часто дает более "музыкальный" звук на малых расстояниях.

Часто используются коаксиальные конструкции, где НЧ- и ВЧ-излучатели находятся на одной оси, что исключает фазовые наложения и интерференцию, вызывающую неравномерность в точке кроссовера.

Сценические мониторы

Сценические мониторы это глаза и уши музыкантов на сцене. Их задача не просто громко играть, а обеспечивать четкий, артикулированный и достоверный звук для музыканта, не создавая при этом проблем с обратной связью (заводкой микрофонов).

Поэтому они имеют специальную конструкцию корпуса, часто клиновидную (wedge), которая позволяет размещать их на полу под нужным углом к исполнителю. Коаксиальные схемы широко распространены в мониторах именно из-за отсутствия разрыва фаз между НЧ- и ВЧ-секциями, что критично для точного контроля звука вокалистом на близком расстоянии. Конструкция мониторов предусматривает агрессивное демпфирование и мощные неодимовые драйверы для достижения высокого звукового давления без перегрузки.

Сравнительные характеристики типов акустических систем

Советы по выбору и эксплуатации

Выбор акустической системы всегда должен начинаться с анализа акустических характеристик помещения. Для больших пространств с высоким уровнем реверберации, таких как бассейны и спортивные арены, предпочтение следует отдавать системам с узкой диаграммой направленности и высокой чувствительностью, чтобы минимизировать количество отражений и обеспечить разборчивость речи.

• В театрах и концертных залах на первый план выходит равномерность частотной характеристики и чистота звука на всех уровнях громкости, что требует использования высококачественных драйверов с минимальными искажениями.
• При построении инсталляционной системы важно учитывать не только мощность, но и способ крепления, а также наличие защиты от внешних факторов. Использование линий 100 В позволяет значительно упростить разводку кабелей и снизить потери, однако требует применения специализированных трансформаторных громкоговорителей.
• Для концертных систем критически важна возможность гибкой настройки DSP и управления углом раскрытия рупоров, особенно в случае с линейными массивами, где каждый модуль должен быть точно откалиброван для достижения согласованной работы всех элементов.
• При работе с сабвуферами стоит учитывать эффекты взаимодействия с полом и стенами, которые могут создавать как усиление, так и ослабление на определенных частотах. Размещение сабвуферов в виде кардиоидного массива позволяет направить основную энергию в сторону слушателей, минимизируя помехи на сцене.

Наконец, для мониторов важно правильное размещение относительно микрофонов, чтобы избежать акустической обратной связи; использование графических эквалайзеров и автоматических подавителей обратной связи может существенно повысить громкость в мониторной линии без риска возбуждения.

Профессиональный звук это не просто громкость, а точное воспроизведение всего спектра музыкальных и речевых сигналов. Каждый компонент системы, от материала диффузора до угла наклона рупора, играет определяющую роль в достижении этого результата.

Технологии не стоят на месте, и современные системы активно интегрируются с программным управлением, позволяя инженерам дистанционно настраивать параметры эквалайзеров, задержек и фильтров прямо со смартфона или планшета. Появление Dante и других протоколов аудио-по-IP открывает новые горизонты для построения масштабируемых систем с неограниченным количеством каналов.

При этом классические принципы электроакустики согласование импедансов, качество магнитных систем и жесткость корпусов остаются основой, на которой строится любое качественное звуковое решение.

В конечном счете, выбор между рупорной и купольной конструкцией, активным и пассивным сабвуфером или линейным массивом и точечным источником всегда определяется конкретной задачей. Для одного проекта решающим фактором станет вес системы, для другого защита от влаги, а для третьего максимальное звуковое давление. Понимание этих нюансов и позволяет профессионалам создавать звуковой комфорт в любых условиях от маленькой кофейни до многотысячного стадиона.
